Stogų šiltinimas

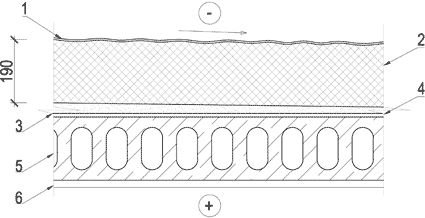

Sutapdinto stogo šiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Stogo nuolydį formuojantis sl.

4. Tarpsluoksnis

5. G/b denginio plokštė

6. Vidaus apdaila

Versija spausdinimui

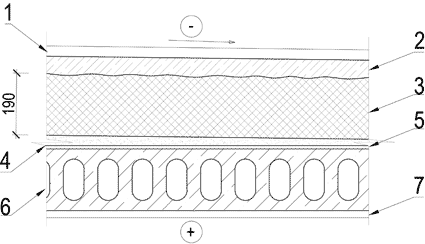

Sutapdinto eksplotuojamo stogo šiltinimas

1. Stogo danga

2. Išlyginamasis armocementinio skiedinio sluoksnis

3. Poliuritano putos Poliuretan Spray S-403E-W

4. Stogo nuolydį formuojantis sl.

5. Tarpsluoksnis

6. G/b denginio plokštė

7. Vidaus apdaila

Versija spausdinimui

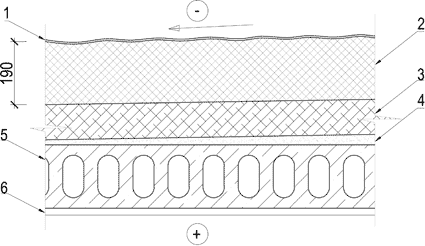

Renovuojamo sutapdinto stogo šiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Esama, šilumą izoliuojanti konstrukcija

4. Stogo nuolydį formuojantis sl.

5. Esama g/b denginio plokštė

6. Vidaus apdaila

Versija spausdinimui

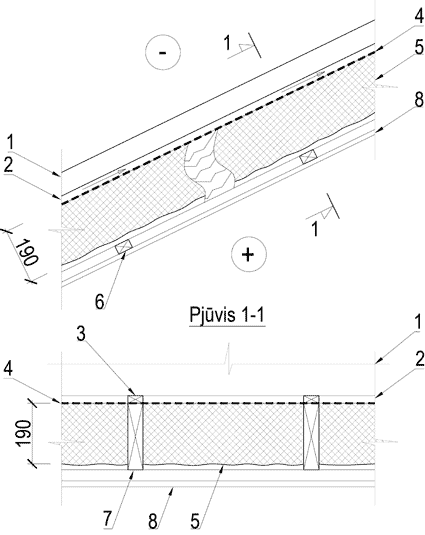

Šlaitinio stogo šiltinimas

1. Togo danga

2. Ventiliuojamas oro tarpas

3. Išilginiai grebėstai ant gegnių

4. Impregnuotas audinio tinklelis 2,3x2,3 mm.

5. Poliuritano putos Poliuretan Spray S-303E-W

6. Horizontalūs tašai po gegnėmis

7. Gegnės

8. Vidaus apdaila

Versija spausdinimui

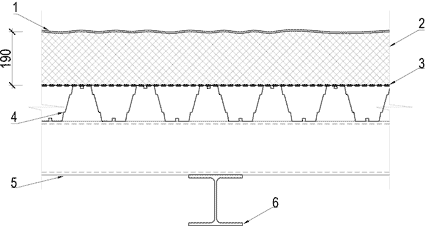

Sutapdinto stogo ant profiliuotų plienų lakštų šiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Laikantys profiliuoti plieno lakštai

5. Ilginis

6. Laikantysis elementas

Versija spausdinimui

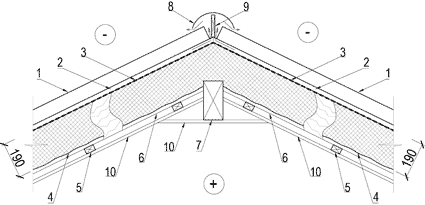

Šlaitinio stogo kraigo šiltinimas

1. Stogo danga

2. Ventiliuojamas oro tarpas

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Poliuritano putos Poliuretan Spray S-303E-W

5. Horizontalūs tašai po gegnėmis

6. Gegnės

7. Kraiginis ilginis

8. Lankstinys kraigui uždengti

9. Medinė lenta kraigui tvirtinti

10. Vidaus apdaila

Versija spausdinimui

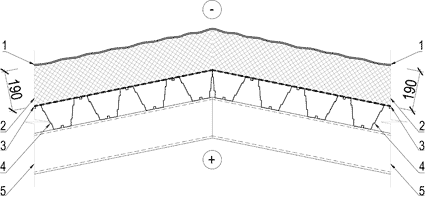

Šlaitinio stogo kraigo šiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Laikantys profiliuoti plieno lakštai

5. Ilginis

Versija spausdinimui

Šlaitinio stogo kraigo šiltinimas

1. Stogo danga

2. Ventiliuojamas oro tarpas

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Skardos lanstinys

5. Horizontalūs tašai apskardinimo tvirtinimui

6. Poliuritano putos Poliuretan Spray S-303E-W

7. Kamino apskardinimas

8. Skardinis kamino stogelis

9. Horizontalūs tašai po gegnėmis

10. Gegnės

11. Kamino mūras

12. Vidaus apdaila

Versija spausdinimui

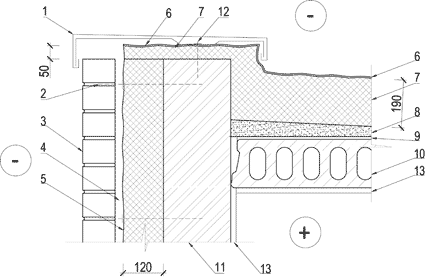

Žemo parapeto apšiltinimas

1. Parapeto skardinė danga

2. Stiklopasčio ryšys

3. Apdailinių plytų mūras

4. Ventiliuojamas oro tarpas

5. Poliuritano putos Poliuretan Spray S-303E-W

6. Apsauginė danga nuo UV

7. Poliuritano putos Poliuretan Spray S-403E-W

8. Stogo nuolidį formuojantis sl.

9. Tarpsluoksnis

10. G/b denginio plokštė

11. Blokelių mūras

12. Parapeto skardos laikiklis

13. Vidaus apdaila

Versija spausdinimui

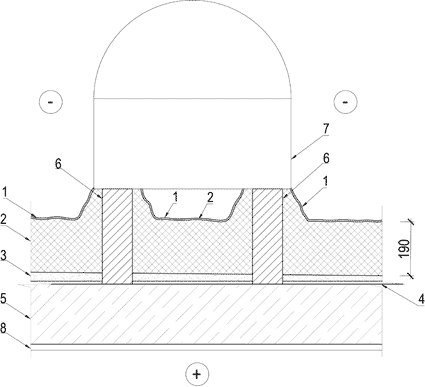

Sustapdinto stogo šiltinimas ties atrama

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Stogo nuolidį formuojantis sl.

4. Tarpsluoksnis

5. G/b denginio plokštė

6. Atrama numatytai konstrukcijai ant jos

7. Numatyta konstrukcija

8. Vidaus apdaila

Versija spausdinimui

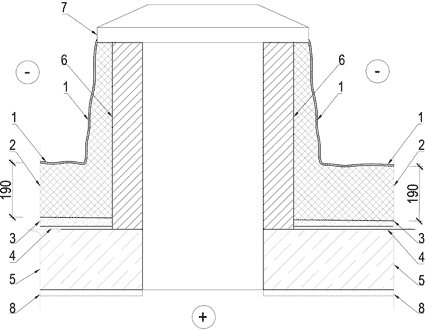

Sustapdinto stogo šiltinimas ties anga denginyje

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Stogo nuolidį formuojantis sl.

4. Tarpsluoksnis

5. G/b denginio plokštė

6. Konstrukcija angai suformuoti

7. Stogelis angai

8. Vidaus apdaila

Versija spausdinimui

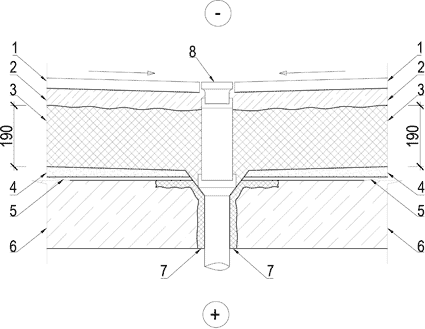

Sustapdinto eksplotuojamo stogo šiltinimas ties įlaja

1. Stogo danga

2. Išlyginamasis armocementinio skiedinio sluoksnis

3. Poliuritano putos Poliuretan Spray S-403E-W

4. Stogo nuolidį formuojantis sl.

5. Tarpsluoksnis

6. G/b denginio plokštė

7. Poliuritano putos Poliuretan Spray S-403E-W

8. Įlaja

Versija spausdinimui

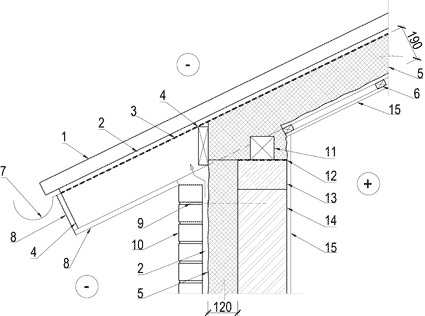

Šlaitinio stogo karnizo apšiltinimas

1. Stogo danga

2. Ventiliuojamas oro tarpas

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Gegnė

5. Poliuritano putos Poliuretan Spray S-303E-W

6. Horizontalūs tašai po gegnėmis

7. Vandens latakas

8. Stogo pakalimai iš apačios

9. Stiklopasčio ryšys

10. Apdailinių plytų mūras

11. Mūrlotis

12. Hidroizoliacija po mūrločio

13. G/b ruožas

14. Blokelių mūras

15. Vidaus apdaila

Versija spausdinimui

Šlaitinio stogo karnizo apšiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Stogo nuolydį formuojantis sluoksnis

4. Tarpsluoksnis

5. G/b denginio plokštė

6. Blokelių mūras

7. Poliuritano putos Poliuretan Spray S-303E-W

8. Vidaus apdaila

9. Lauko medinių dailylenčių apdaila

Versija spausdinimui

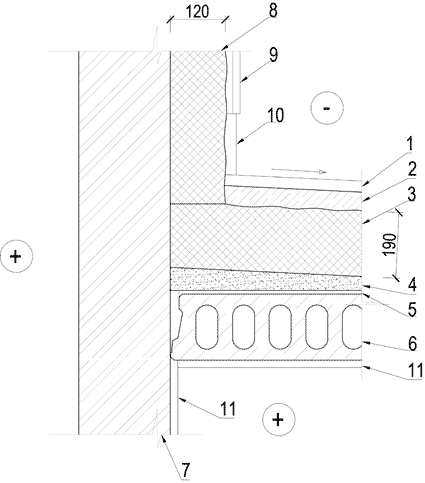

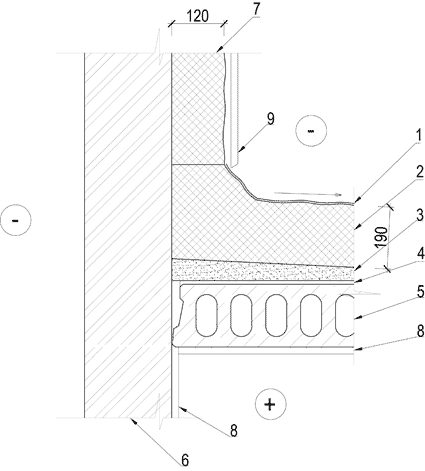

Sutapdinto stogo ir lauko sienos sandūros šiltinimas

1. Stogo danga

2. Išlyginamasis armocementinio skiedinio sluoksnis

3. Poliuritano putos Poliuretan Spray S-403E-W

4. Stogo nuolydį formuojantis sl.

5. Tarpsluoksnis

6. G/b denginio plokštė

7. Blokelių mūras

8. Poliuritano putos Poliuretan Spray S-303E-W

9. Lauko medinių dailylenčių apdaila

10. Lauko keramikinių plytelių apdaila

11. Vidaus apdaila

Versija spausdinimui

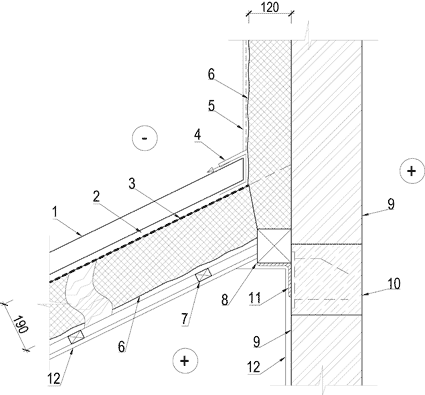

Šlaitinio stogo ir lauko sienos sandūros šiltinimas

1. Stogo danga

2. Ventiliuojamas oro tarpas

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Skardos lankstinys su polirėjos danga

5. Lauko apdaila

6. Poliuritano putos Poliuretan Spray S-303E-W

7. Horizontalūs tašai po gegnėmis

8. Atraminis tašas

9. Blokelių mūras

10. G/b ruožas detalės tvirtinimui

11. Detalė atraminiam tašui tvirtinti

12. Vidaus apdaila

Versija spausdinimui

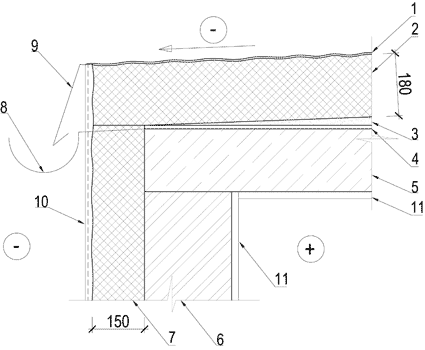

Sutapdinto stogo karnizo šiltinimas

1. Apsauginė danga nuo UV

2. Poliuritano putos Poliuretan Spray S-403E-W

3. Stogo nuolydį formuojantis sl.

4. Tarpsluoksnis

5. G/b denginio plokštė

6. Blokelių mūras

7. Poliuritano putos Poliuretan Spray S-303E-W

8. Latakas vandeniui

9. Skardos lankstinys su polirėjos danga

10. Lauko apdaila

11. Vidaus apdaila

Versija spausdinimui

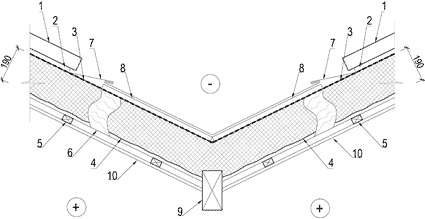

Stogo šlaitų jungties šiltinimas

1. Stogo danga

2. Ventiliuojamas oro tarpas

3. Impregnuotas audinio tinklelis 2,3x2,3 mm.

4. Poliuritano putos Poliuretan Spray S-303E-W

5. Horizontalūs tašai po gegnėmis

6. Gegnės

7. Skardos lankstinys latakui suformuoti

8. Pakalimas iš viršaus

9. Kraiginis ilginis

10. Vidaus apdaila

Versija spausdinimui
